北京 四层别墅无线WiFi监控点位规划设计

　　这种四层，有前后院的房屋，为了保证网络质量和监控布设，我选择了AC+Mesh的组网方式。那么在设备安装前，我需要考虑、协调电工进行布线，同时针对性的选购好设备。

　　确定点位布线

　　穿线、布线这个工作还是要专业的来。根据图纸和设备能力，与电工做了基本交流。

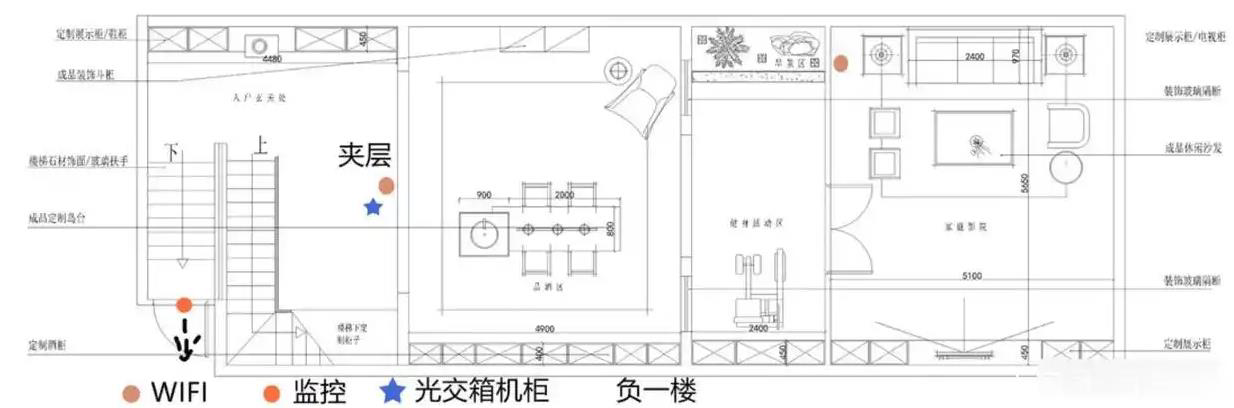

　　在负一楼、一楼、三楼、四楼分别布设1个、2个、2个、1个监控安装点位，包含网线与电线接口(并未确定选用POE设备)，监控范围涵盖车库、大门口、楼顶平台。在负一楼影音室，负一楼夹层，一楼客厅、厨房、二楼两个卧室、三楼卧室分别布设1个WIFI网络接入口，包含网线与电线接口，其中负一楼夹层为汇聚点，所有线路汇聚于此。

　　负一层：

　　电工师傅基本按照预先计划完成了布线，但也存在一些问题。由于前期没有确定使用AP面板还是吸顶WIFI，又或者是路由器，导致布线时，有的孔位是按照吸顶WIFI做的，也就是不选择吸顶WIFI，就必须把路由器安装在吊顶里。

　　还有就是前期准备装电视柜，将路由器放置在柜中，后期电视柜取消，安装路由器只能孤独的放置，比较丑。

　　选择设备

　　布线和点位安装完毕后，下面就是我的工作了。

　　1、设备选择

　　按照前期规划，前台设备：每层楼需要2个Mesh路由器，总共6个;负一楼1个监控、一楼2个监控、顶楼3个监控，总共6个监控。根据前台设备，选择后台设备：选择1台硬盘录像机，按照1部监控1天24G的存储，监控录像保存20-30天设计，存储硬盘需要大于3T;考虑目前1个硬盘录像机、6个路由器还有入户光猫，需要1台交换机，口数大于8,为12口或者24口，也可以选择2台8口交换机。

　　最终决定：6台路由器(带Mesh功能)、6台监控摄像机(带POE供电)、2台8口交换机、1台8口硬盘录像机、3T监控硬盘。

　　2.追求性价比

　　一分钱一分货，但有的时候一元钱却不是一元货，可能也就二分货，所以预算有限，需要考虑性价比。以价格为前提大的讨论性能，才是不耍流氓。

　　路由设备：品牌众多，有水星、TP-link、华为、华三、中兴、荣耀、领势等等。

　　如果我自己装，首要考虑稳定性、传输性能，会选择华为的路由器，预算充足的话甚至会考虑更好的领势。无奈，主人要求性价比是刚需，希望花尽量少的钱，办更多的事。综合考虑选择TP-link易展系列路由器，WDR7660和WDR7650两款。它们具备Mesh功能，同时传输速率满足当下和未来需求，美中不足就是不满足WIFI6的通信协议，但胜在价格便宜。

　　4台TP-link AX3000、2台TP-link AX 5400、1台领势(LINKSYS)POE8口交换机、1台TP-link8口硬盘录像机、1部希捷酷鹰3T硬盘、6台TP-link300万室外监控球机以及1部壁挂式机柜。

　　TP-LINK AX3000满血WiFi6千兆无线路由器 5G双频游戏路由：

　　TP-LINK AX5400千兆无线路由器 WiFi6 5G双频高速网络：

　　领势(LINKSYS)8口千兆交换机 小企业级交换器家用交换机：

　　TP-LINK 无线监控室外摄像头 400万2.5K极清日夜全彩户外：

　　普联(TP-LINK)全高清8路同步监控网络硬盘录像机刻录机NVR：

　　全部设备加起来必须用小推车了!

　　联系了本地移动和电信两家运营商，价格电线稍微贵点，但几乎都是60左右100M，200左右300M的电话套餐。考虑设备较多，有网速需求，最终选择了200元的手机套餐，300M光纤。电信安装速度很快，不过因为入户从一楼改为负一楼，需要重新布线，找第三方公司改线，单独收取了1000元的费用。

　　局域网通网，需要网线钳和寻线仪，可以在京东买套装，按照网上的教程(国际标准)，自己做头子，自己巡线，不难的。 装修电工并不是专业搞弱电的，因此仅仅把网线和电线放到点位，在负一楼安装机柜，做了网线汇聚，但几乎没有做水晶头。

　　1、监控安装完毕后，将硬盘录像机组装好，连接电源线和网线，与摄像头相连;

　　2.将硬盘录像机与路由器连接，确保手机、计算机能够通过WIFI访问硬盘录像机;

　　3.通过网页访问或者下载TP-link物联访问硬盘录像机;

　　4.添加搜寻到的摄像头，并进行编辑：名称、IP地址(建议使用固定IP，出现故障方便查找)等;

　　5.调整云台，设置好角度，检查对讲、夜视以及录像功能是否正常。
